Ремонт постели распредвала (замена втулок распредвала) Д240-Д245, Cummins ISX, Iveco.

В данной статье я рассскажу о новой услуге которую мы недавно освоили. Речь пойдет о замене втулок распредвала и восстановлении постелей распредвала в головках и блоках грузовых автомобилей

IRKDVS. Ремонт/замена постели распредвала.
2018-04-11 09:36:28

Начнем от простого к сложному/

Замена втулок распредвала Д240-245.

Нам разместили заказ на замену втулок распредвала в блоке двигателя Д 245

казалось бы ничего сложного- выбил втулки, забил втулки и все.

Есть маленькая трудность, новые втулки встречающиеся в продаже всего на 0.80 мм меньше требуемого размера. Соответственно после их установки в блок распредвал на свое место становится ну никак не хочет. Не входит просто.

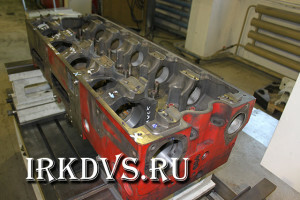

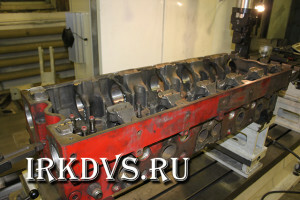

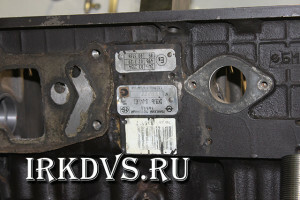

Внешний вид -Блок Д245.

IRKDVS. Ремонт/замена постели распредвала.

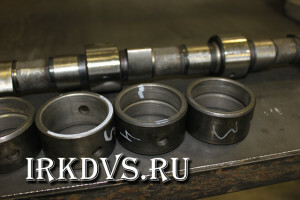

Старые втулки распредвала и новый распредвал Д245
IRKDVS. Ремонт/замена постели распредвала.
Износ втулок виден невооруженным глазом
Немного отклонюсь от темы . Вы спросите зачем менять втулки ? Втулка распредвала- одна из тех деталей, которые достаточно сильно влияют на давление масла в двигателе. И если при проведении капитального ремонта забыть проверить их состояние, то вполне возможен вариант,что в перебранном двигателе давление масла будет низким , а то и вовсе отсутствовать. Дополнительным неприятным бонусом может оказаться то , что регулировка тепловых зазоров клапанов при изношенных втулках распредвала может вызвать определенные затруднения.

Проведя измерения и выяснив, что втулки распредвала Д245, предоставленные заказчиком, требуют после установки на места проведения расточных работ мы решили выполнить эти работы на станке фирмы Rottler f79. Что у нас получилось .

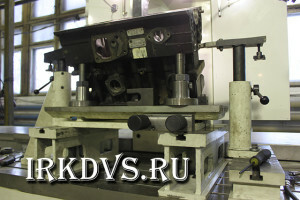

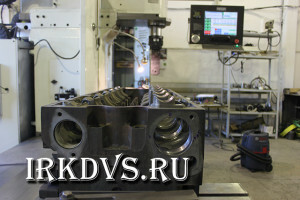

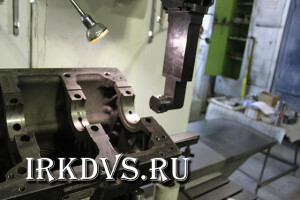

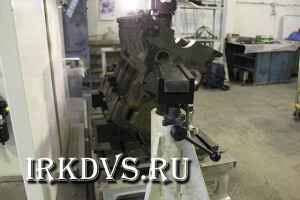

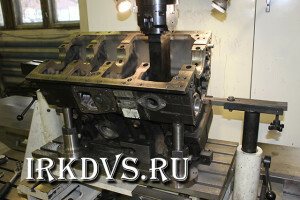

Установка блока Д245 на станок для обработки

Установка блока заняла достаточно продолжительное время , связанно это с конструктивными особенностями блока и отчасти с тем что выполняли мы подобную работу впервые.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.

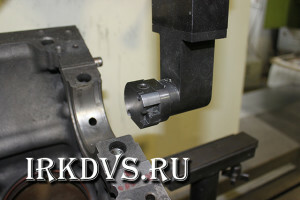

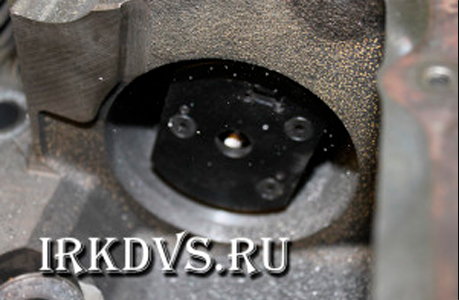

Специальный привод для обработки втулок распредвала

Обратите внимание на форму привода для расточки. Это специальная версия для обработки отверстий для втулок и самих втулок распредвала. Вещь совсем недешевая, но иногда очень нужная. В нашем инструментальном парке присутствует с недавнего времени, с чем я себя и поздравляю.
Процесс обработки втулок распредвала двигателя д245

Сам процесс расточки в требуемый размер занял 25-30 мин В общей сложности на выполнение этой работы мы потратили примерно половину дня. Без особых проблем уложившись в требования завода изготовителя по зазору в паре втулка распредвала-распредвал, и по требованиям соосности втулок. Сама по себе работа не очень сложная , просто требует подходящего оборудования.

Ремонт постели распредвала Cummins ISX (установка ремонтных втулок распредвала Cummins ISX)

Следующий случай оказался немного сложнее. Головка блока Cummins ISX. Причина обращения в ремонт повреждение посадочных отверстий втулок распредвала. Причина дефекта — масляное голодание.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.

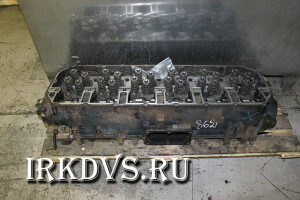

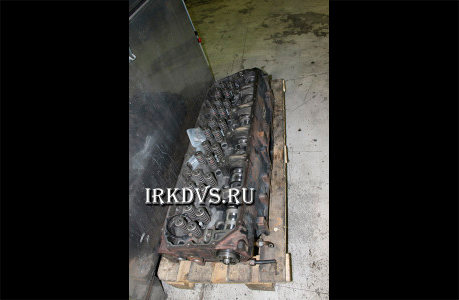

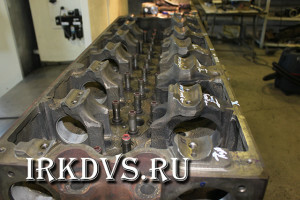

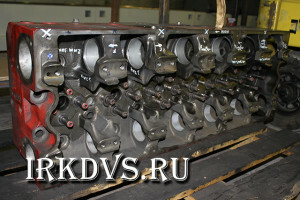

Головка блока Cummins ISX повреждена постель распредвала

Эта головка уже и размеров серьёзных да и стоимости совсем не маленькой.
IRKDVS. Ремонт/замена постели распредвала.

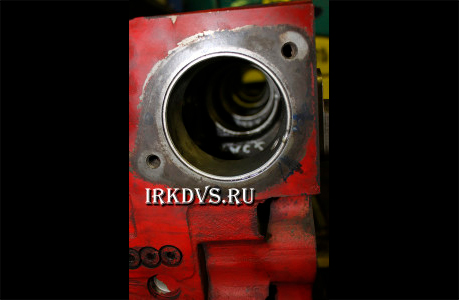

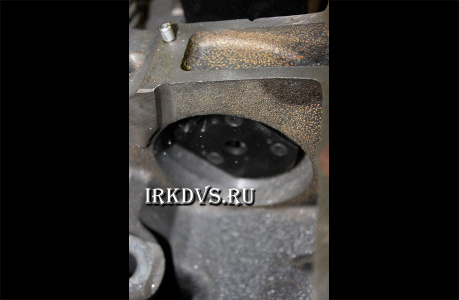

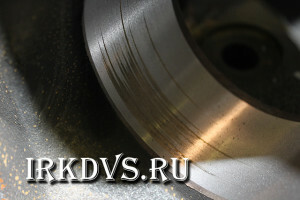

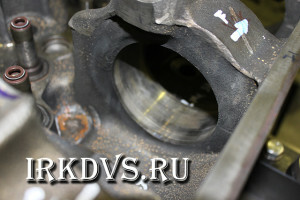

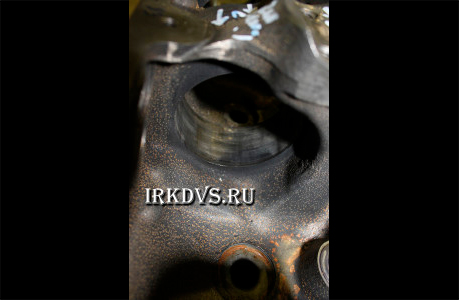

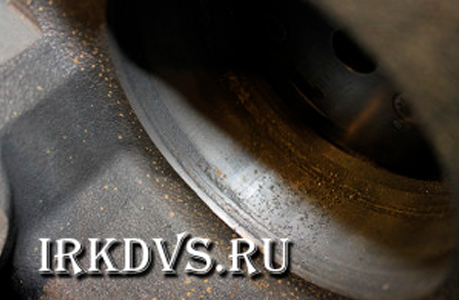

Повреждения возникшие в следствии проворота втулки распредвала в головке блока цилиндров Cummins ISX

Дефект выглядел достаточно тревожно.

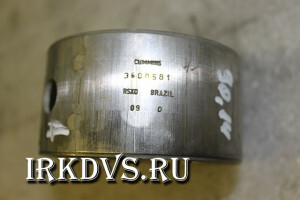

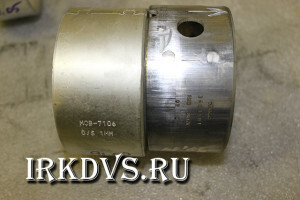

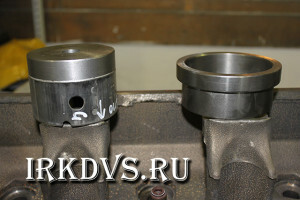

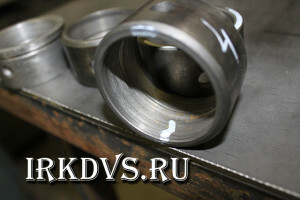

Старые и новые ремонтные (+1.00) мм втулки распредвала

В процессе изучения проблемы выяснилось , что проворот втулки распредвала в головке блока цилиндров Cummins ISX — случай достаточно часто встречающийся.

Готовых решений нам предложили целых два !!! Первое — заменить головку. Второе- установить втулки в поврежденные отверстия на клеевую основу.

Как то ни первый вариант ни второй ни нас, ни заказчика, совсем не устроили и понятно почему.

Решение проблемы было найдено через небольшой промежуток времени. Оказывается на данный двигатель Cummins ISX сторонним производителем изготавливаются втулки с наружным диаметром +1.00 мм от стандартного размера.

То есть втулки ремонтные. Официальный Cummins о наличие этого девайса скромно умалчивает. Оно и понятно. Гораздо приятнее продавать заказчику новую головку , чем какие-то семь биметаллических втулок.
IRKDVS. Ремонт/замена постели распредвала.

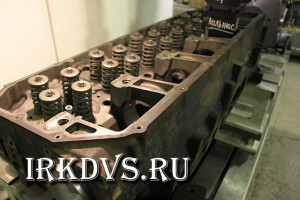

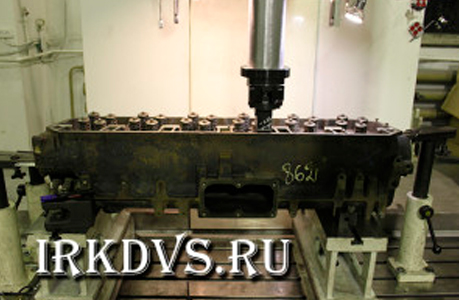

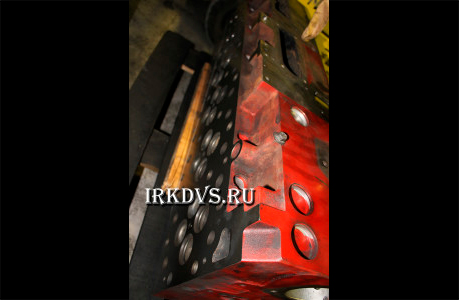

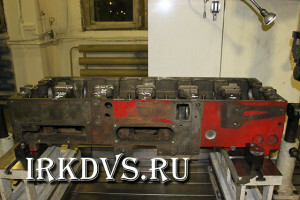

Установка на станок головки блока Cummins ISX

Втулки то есть , Осталась однра проблема расточить ,в одну ось 7, отверстий в головке с увеличением диаметра +1.00 . Всего ничего .Только вот в России станков, на которых можно выполнить подобную работу совсем немного.

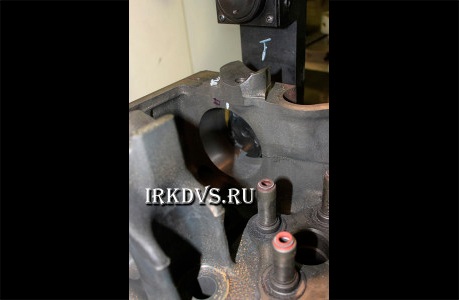

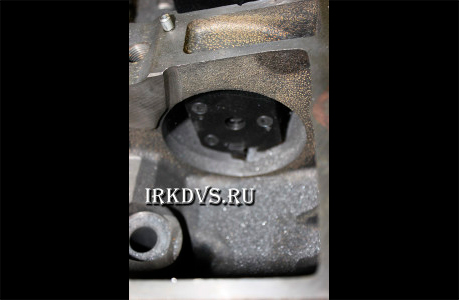

Процесс обработки посадочных отверстий втулок распредвала Cummins ISX в ремонтный размер

Снова используем станок фирмы Rottler.
IRKDVS. Ремонт/замена постели распредвала.

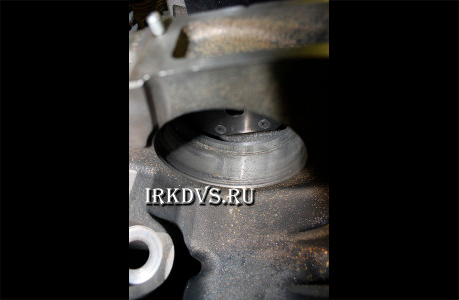

Следы повреждений после черновой расточки
IRKDVS. Ремонт/замена постели распредвала.

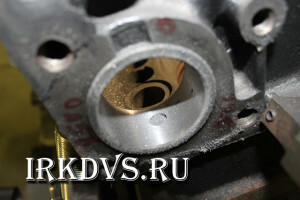

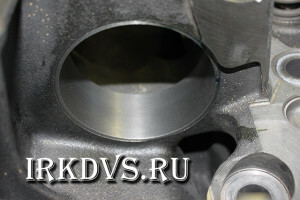

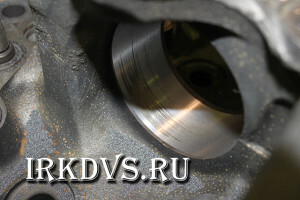

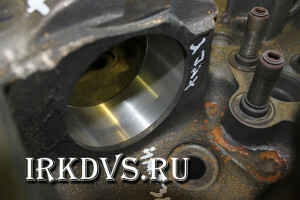

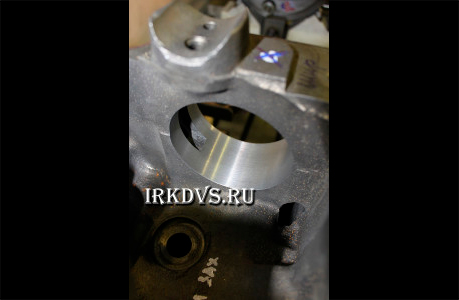

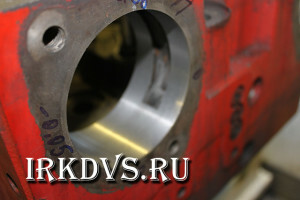

Поверхность посадочных отверстий после чистовой обработки
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.

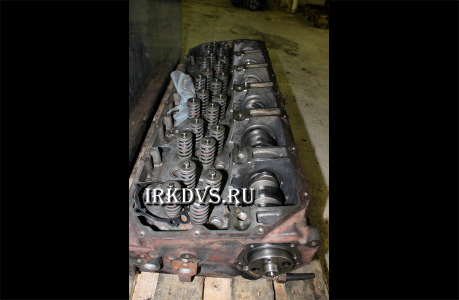

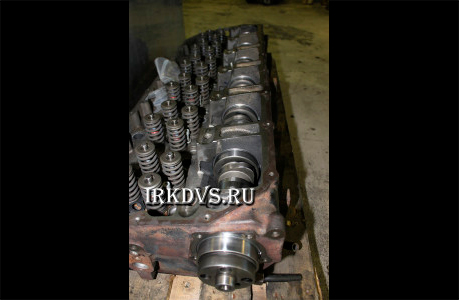

Втулки распредвала и распредвал установлены в головку блока Cummins ISX

И через один рабочий день работы закончены. Головка блока цилиндров восстановлена. И выглядит вот так:
Работы выполнены
Ремонт постели распредвала IVECO (замена втулок распредвала)
Снова большой грузовик на этот раз головка блока цилиндров фирмы IVECO
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.

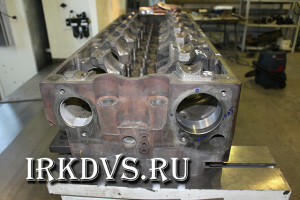

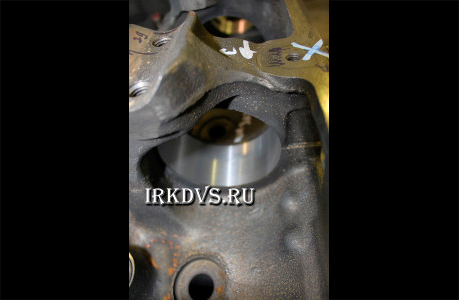

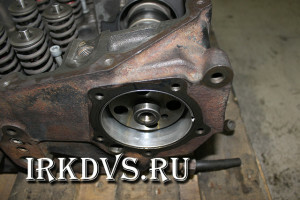

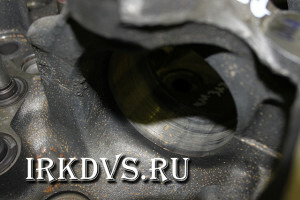

Внешний вид головки блока цилиндров IVECO и следы повреждений возникшие в результате проворота втулки распредвала

Повреждения аналогичны предыдущим случаям- проворачивание втулки распредвала. Вот только одна проблема- производитель не предлагает ремонтных втулок распредвала. Обычно в таких случаях головку отправляли в утиль.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
Головка блока цилиндров IVECO готова к работе

Проведенные нами работы показывают , что невосстановимых для нас дефектов становится все меньше и меньше.

Продолжение следует …….

(на данный момент в работу принят заказ блок цилиндров девятнадцати!!!!!!!!!! литрового двигателя Cummins K19) причина обращения в ремонт — повреждение постелей распределительного и коленчатого валов. После окончания восстановления этого блока мы обязательно продолжим эту статью)

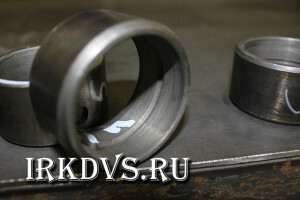

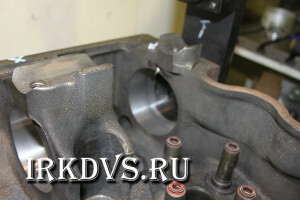

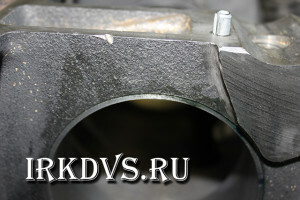

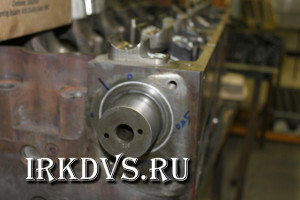

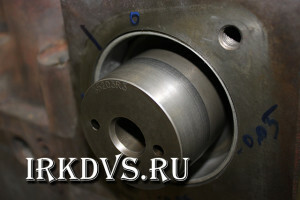

Внешний вид ремонтной вставки и процесс ее установки

А затем изготовили ремонтный вкладыш из материала аналогичного материалу головки IVECO. И установили его на место поврежденного материала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.

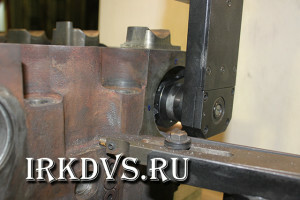

Процесс расточки отверстия в головке блока цилиндров IVECO для установки ремонтной вставки

Мы решили попробовать восстановить поврежденную постель распредвала на этой головке IVECO. Сначала расточили поврежденную увеличив диаметр отверстия.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.

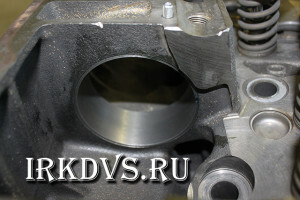

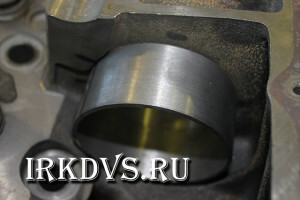

Вставка установлена на место растачиваем размер под стандартную втулку
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.

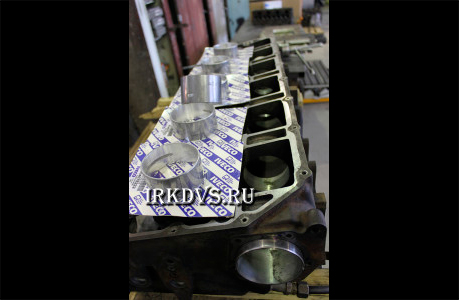

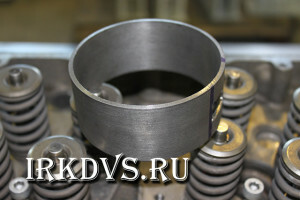

Новые втулки распредвала для головки блока цилиндров IVECO

После всех вышеперечисленных работ были установлены новые втулки распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
IRKDVS. Ремонт/замена постели распредвала.
