Сегодня один из клиентов поставил перед нами достаточно необычную задачу, принеся нам шатун от довольно редкого двигателя Mitsubishi. Во-первых, двигатель старый. Во-вторых, малораспространенный. Дефект шатуна заключался в провороте втулки ВГШ. Эллипс отверстия ВГШ составил более 0.60 мм. Обычно детали с таким дефектом сразу отправляются в металлолом, поскольку стандартная втулку ВГШ при такой эллипсности установить невозможно — она просто выпадет из отверстия. В связи с тем, что найти шатун б\у на такой двигатель практически нереально, а купить новый, к сожалению, не удалось по причине срока ожидания детали более 3 месяцев, мы приняли решение попытаться восстановить этот шатун путем изготовления нестандартной втулки.
Весь технологический процесс занял несколько часов.


Износ и результаты промеров:

Для начала, мы приняли решение расточить изношенное отверстие ВГШ «как чисто». Для этого мы воспользовались очень удобным специализированным станком, предназначенным именно для ремонта шатунов с сохранением параллельности НГШ и ВГШ и привязкой к межцентровому расстоянию шатуна.
IRKDVS. Ремонт шатуна Mitsubishi.
IRKDVS. Ремонт шатуна Mitsubishi.

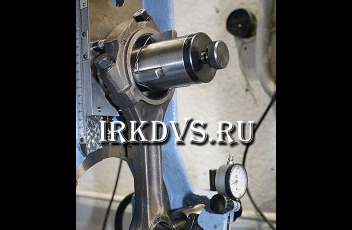

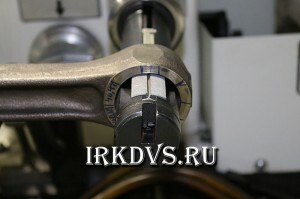

Процесс расточки отверстия:
IRKDVS. Ремонт шатуна Mitsubishi.

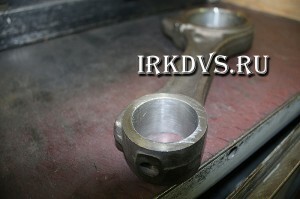

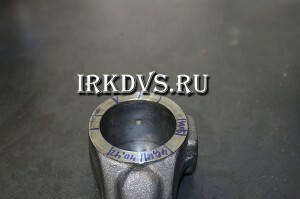

На фото обработанное отверстие.
IRKDVS. Ремонт шатуна Mitsubishi.
Поскольку в процессе проворота втулки ВГШ материал самого шатуна получил поверхностное упрочнение (наклеп), качество растачиваемой поверхности не удовлетворило нашим требованиям, и мы приняли решение улучшить качество поверхности путем хонингования отверстия ВГШ на специализированном горизонтально-хонинговальном станке.
IRKDVS. Ремонт шатуна Mitsubishi.

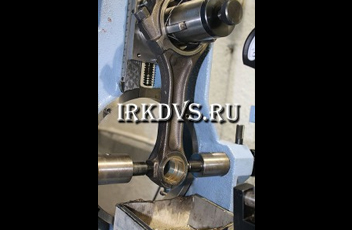

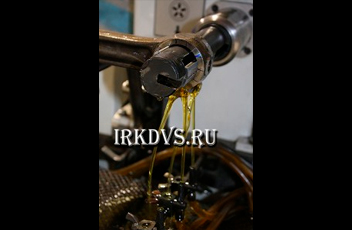

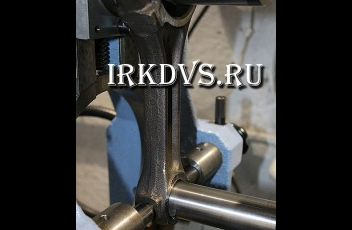

Процесс хонингования шатуна.
После этой операции мы получили отверстие, которое по шероховатости адекватно шероховатости, получаемой при заводском изготовлении.
IRKDVS. Ремонт шатуна Mitsubishi.

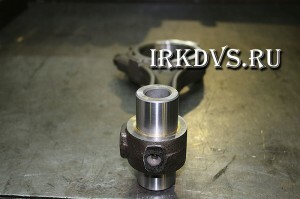

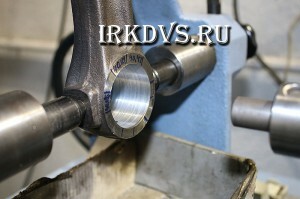

Отверстие после хонингования:
IRKDVS. Ремонт шатуна Mitsubishi.

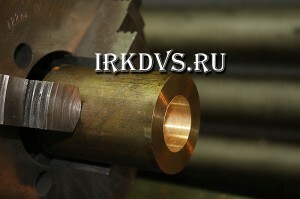

Согласно полученным размерам отверстия из специальной бронзы мы изготовили новую втулку ВГШ.
IRKDVS. Ремонт шатуна Mitsubishi.

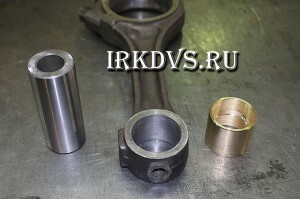

Все комплектующие в сборе.
IRKDVS. Ремонт шатуна Mitsubishi.
После установки изготовленной втулки шатун вновь вернулся на станок для расточки. После чего было проведено хонингование обработанной втулки в необходимый размер.
IRKDVS. Ремонт шатуна Mitsubishi.

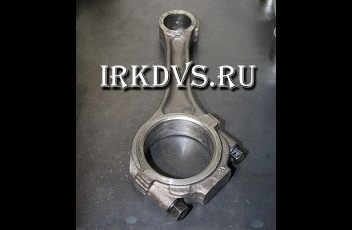

Результат работы. Затрачено всего несколько часов, и шатун вновь готов к работе!
